Sistema de Información Geográfica (SIG)

La solución incluye un Sistema de Información Geográfica (SIG) completamente integrado y "en línea" al SIGMAVIAL, en plataforma WEB, bajo un funcionamiento para uso profesional con alto grado de precisión. El SIG del SIGMAVIAL NO es un Sistema de Información Geográfico de uso hogareño, con geografía plana como lo son Google Maps o StreetView. Dicho SIG es una herramienta de uso profesional con geografía espacial lo cual permite un cálculo sumamente preciso en los objetos administrados. Además dicho SIG puede nutrirse de motores en Servidores de Sistema de Información Geográficos líderes en el mercado como lo son: ARC GIS (plataforma licenciada); QGIS (plataforma libre); GeoServer (plaforma libre); entre otras, con lo cual tiene estándares de intercambio de información geográfico a nivel mundial. Por ello se expone que el SIG del SIGMAVIAL no es un simple mapeador de carreteras sino que es un verdadero gestor geográfico con intercambio de información real con otros motores de GIS.

Dentro de lo expuesto del funcionamiento del SIG del SIGMAVIAL, en un eje de una carretera georreferenciada (traza), la distancia entre dos puntos será espacial y no plana, al tomarla en terreno, con lo cual permite establecer la distancia real entre ambos puntos, tal como se detalla en el Punto de Trazas Georreferenciadas.

Esta acumulación de distancias y coordenadas geográficas con precisión submétrica permiten establecer trazas de rutas de manera muy exacta para los fines buscados.

• El Sistema de Referencia Lineal (SRL) o Progresiva Kilométrica (PKM) funcionará de manera biunívoca con la coordenada geográfica (CG), es decir que dada una posición GPS (CG) automáticamente se obtendrá una progresiva sobre el SRL y dada una progresiva sobre el SRL automáticamente se obtendrá la posición GPS (CG). Para este último cálculo el sistema interpolará, en base a la progresiva en SRL, un punto dentro de la traza georreferenciada obteniendo la latitud, longitud y altura de dicho punto, por lo tanto es necesario un alto grado de precisión en los puntos de la traza para que el error no se propague en la interpolación.
• En el caso de las carreteras con más de un carril en cada sentido, se obtienen las coordenadas geográficas de conducción en ambas direcciones.
• Procesamiento de datos de cada punto GPS para obtener valores de progresiva de cada carretera en base a proyecciones geográficas.

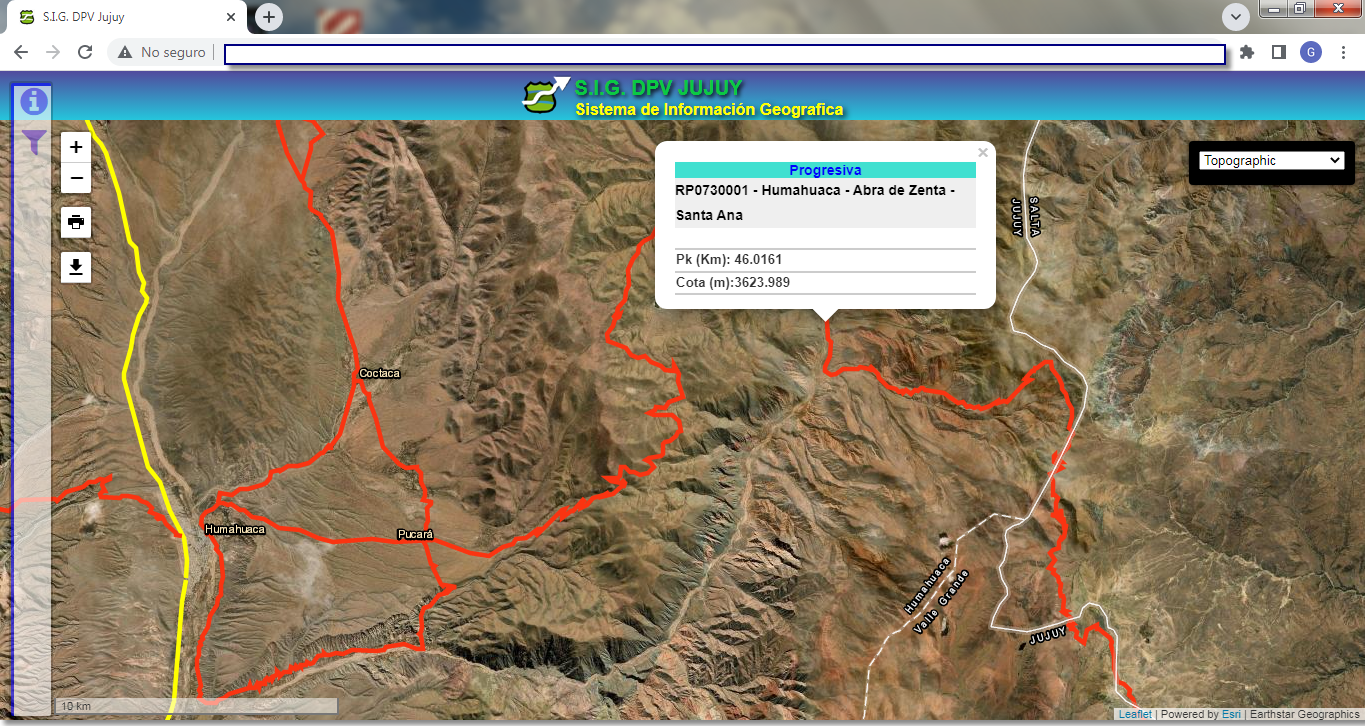

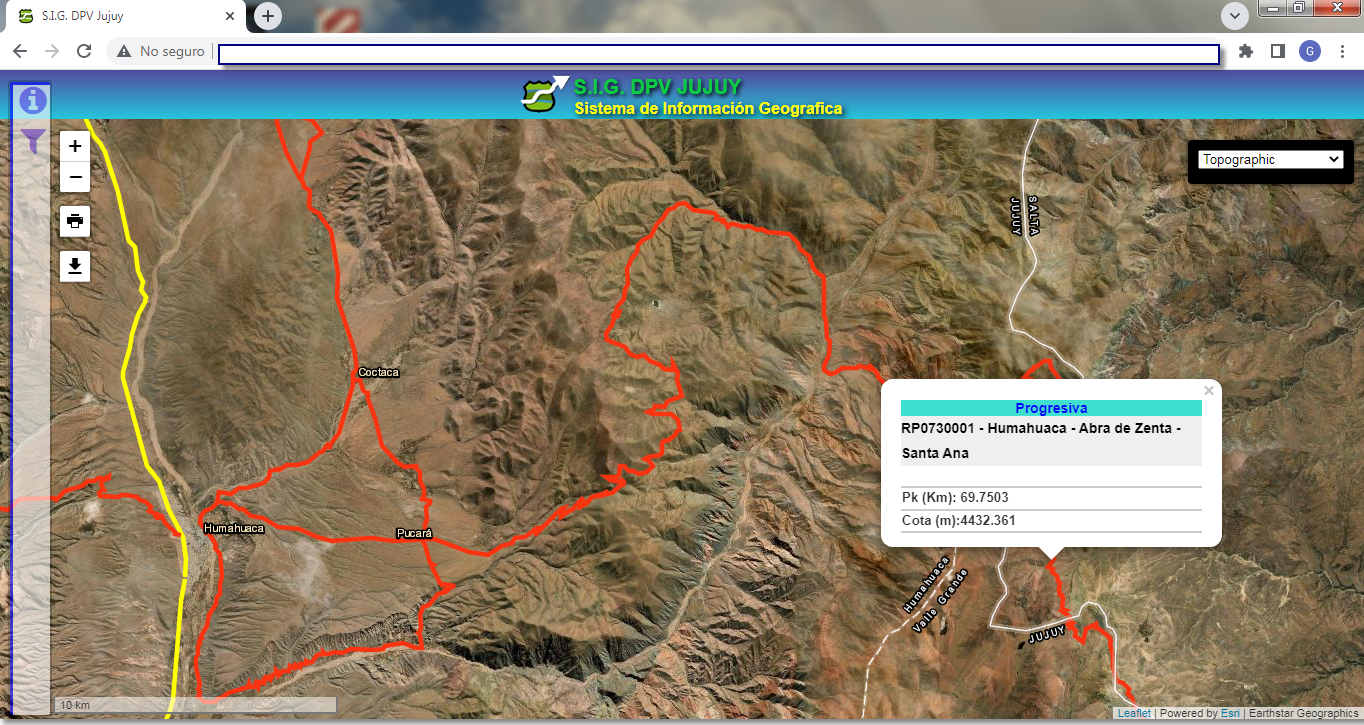

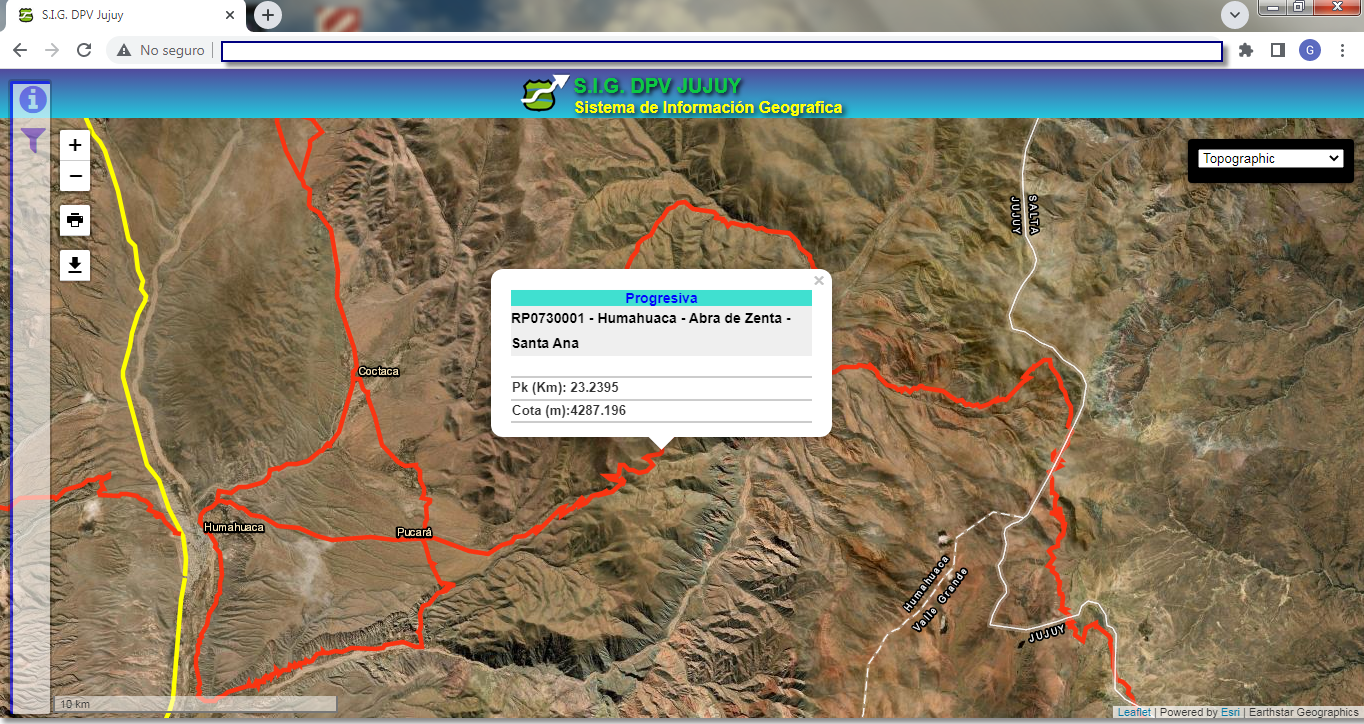

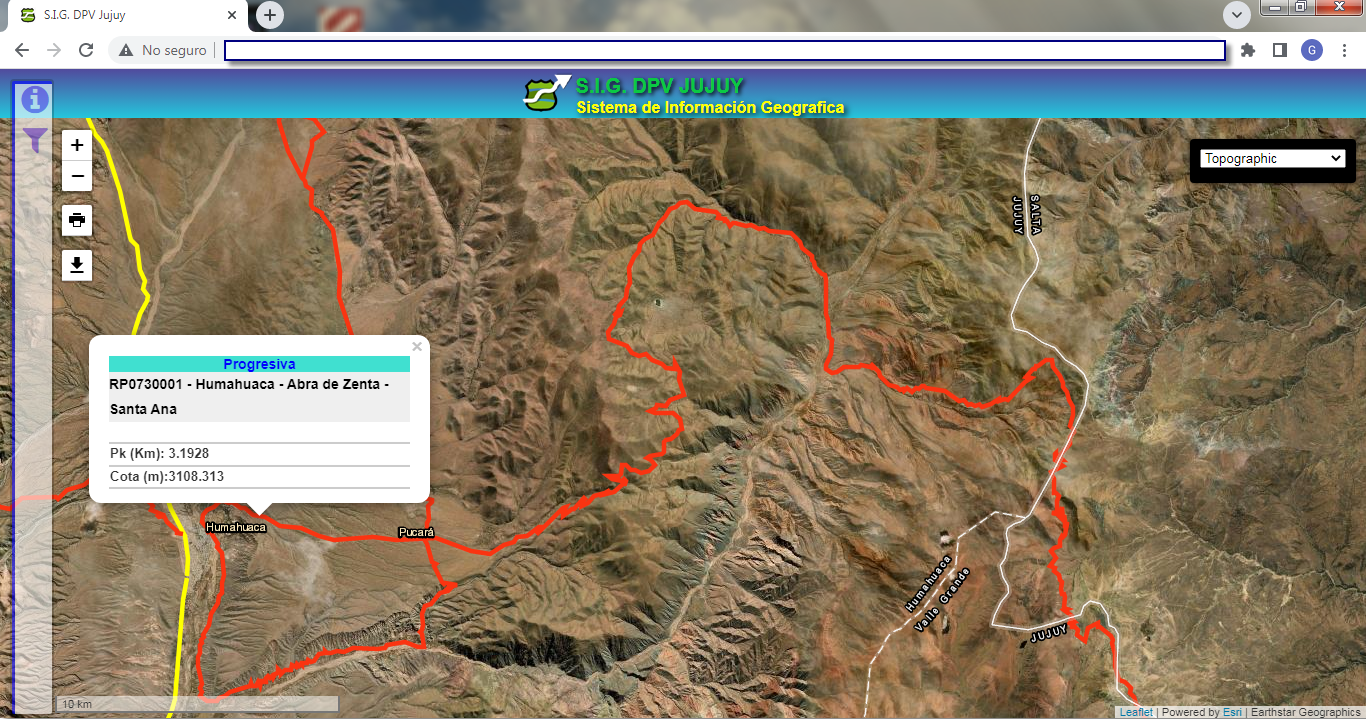

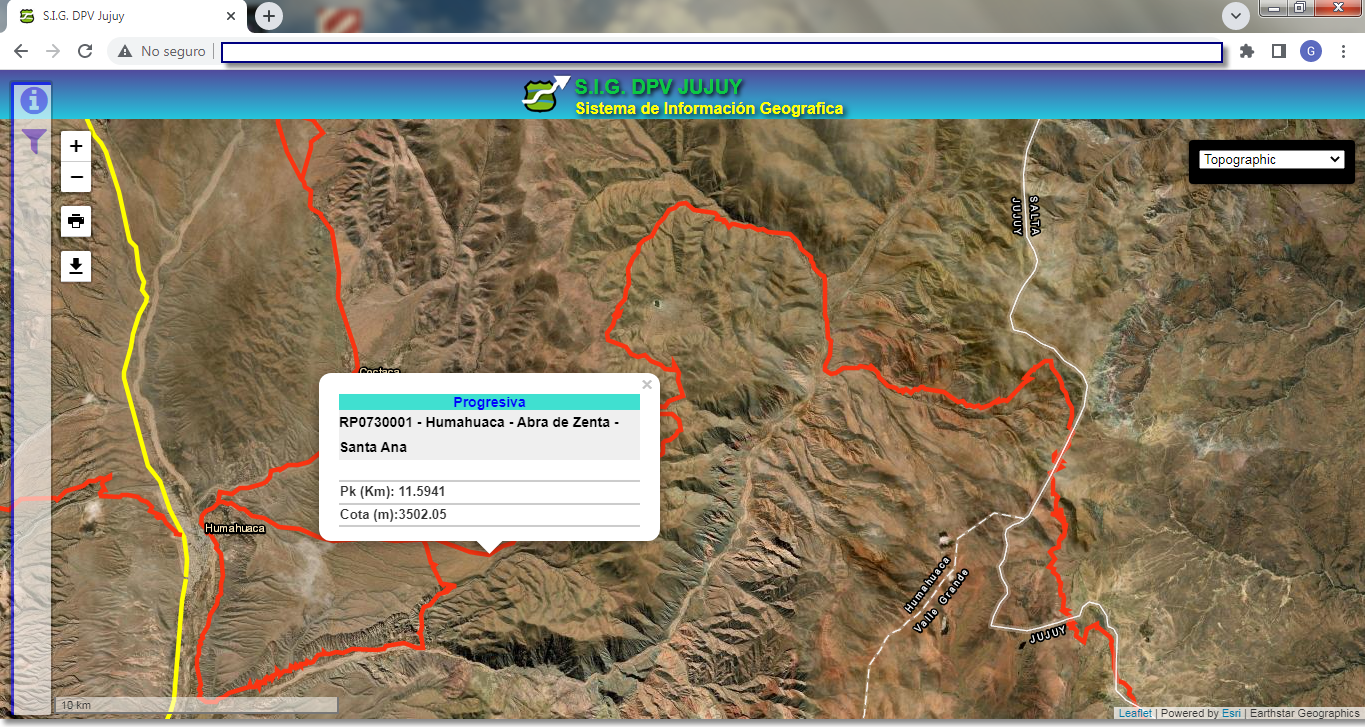

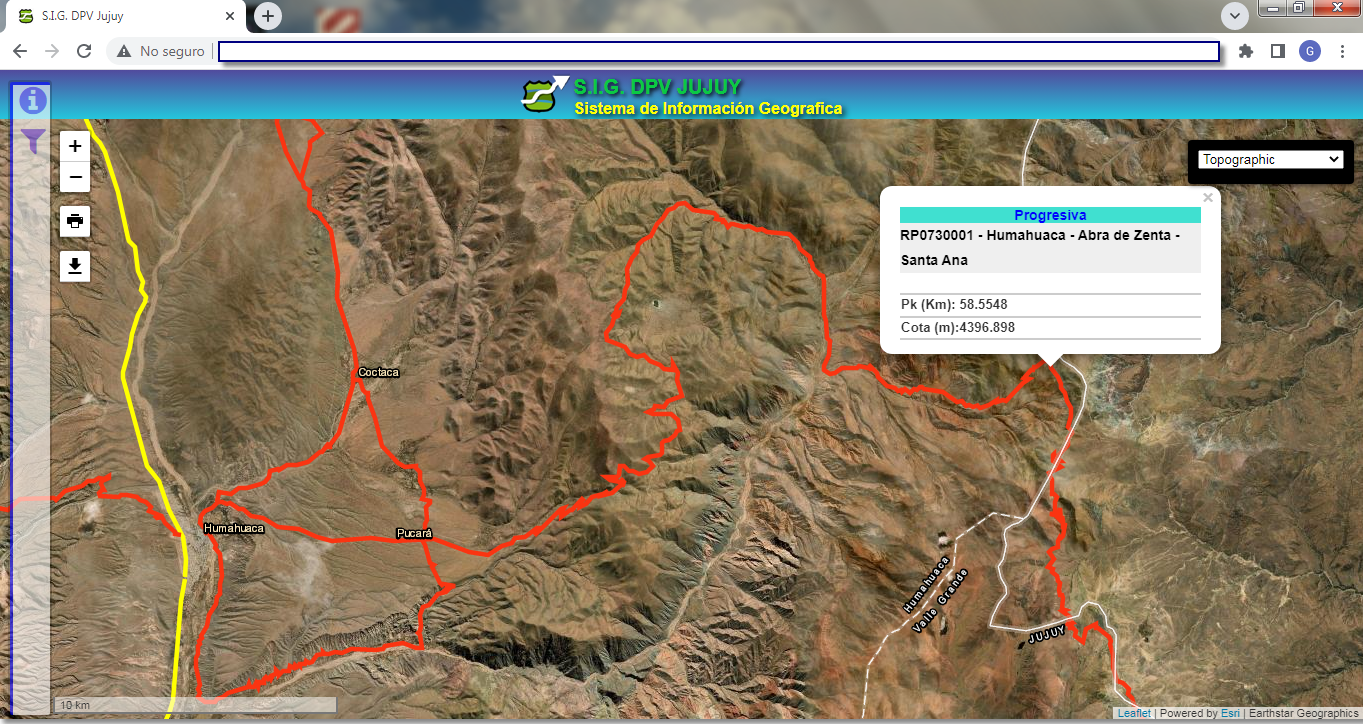

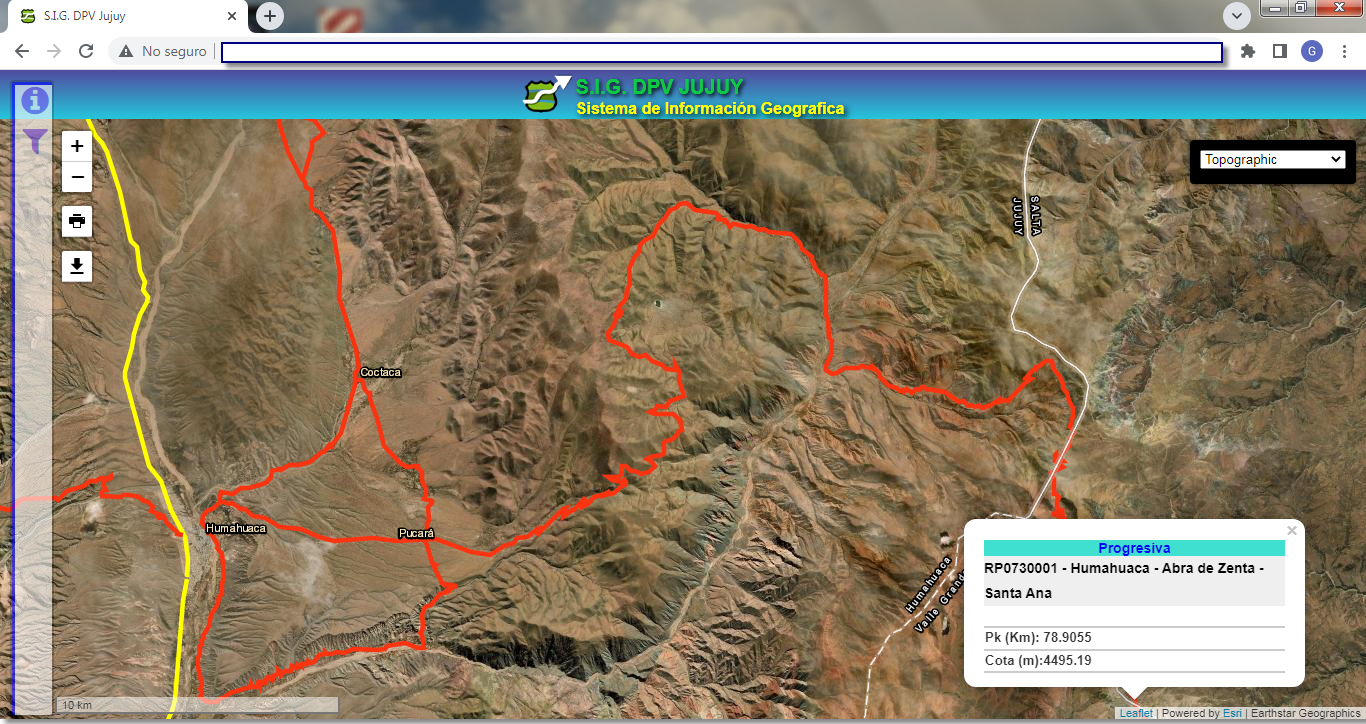

A continuación se expone un ejemplo de lo expuesto a hacer "click" con un mouse en la traza o eje georreferenciado de la carretera de ejemplo y se pueden observar la progresiva y la altitud calculada para cada punto en particular:

El SIG del SIGMAVIAL es una herramienta totalmente accesible por un navegador WEB desde cualquier dispositivo ya sea de escritorio o móvil (tablet, celulares, etc.) que brinda información visual completa y actualizada totalmente georreferenciada con alta precisión.

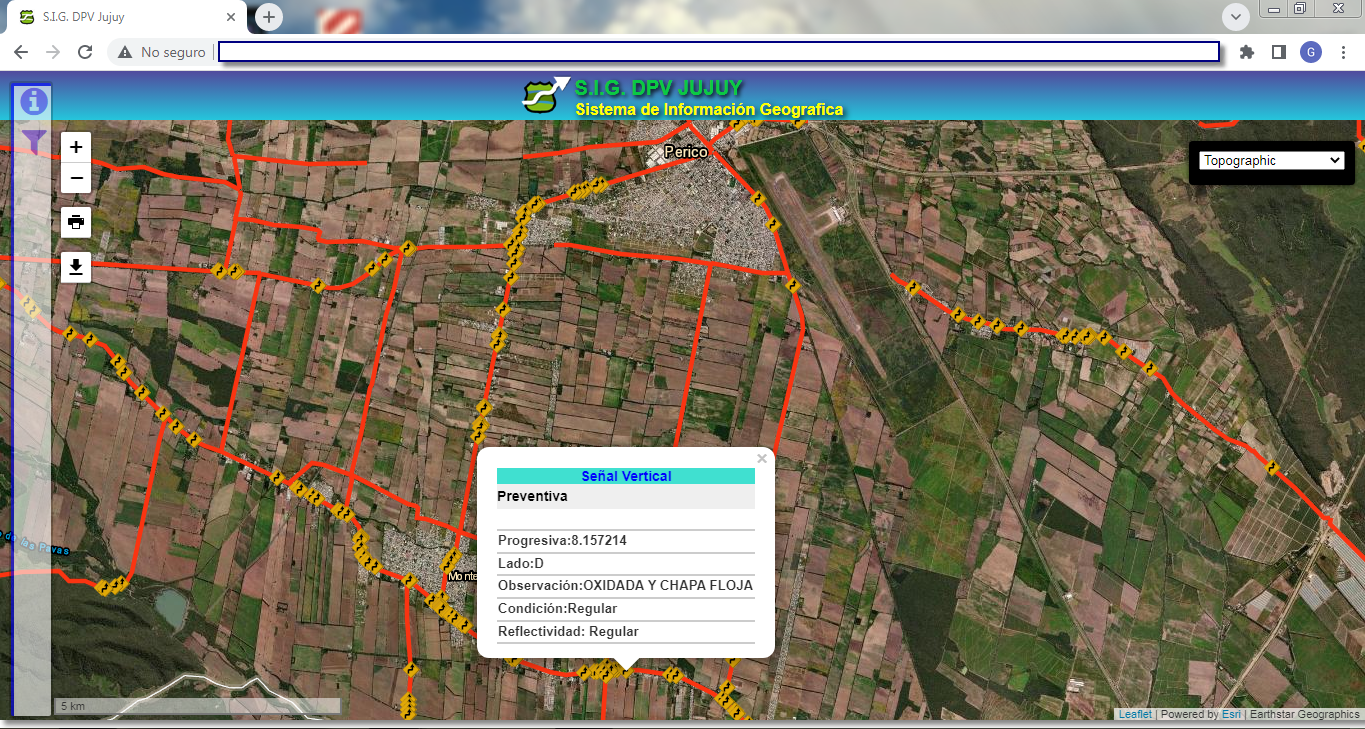

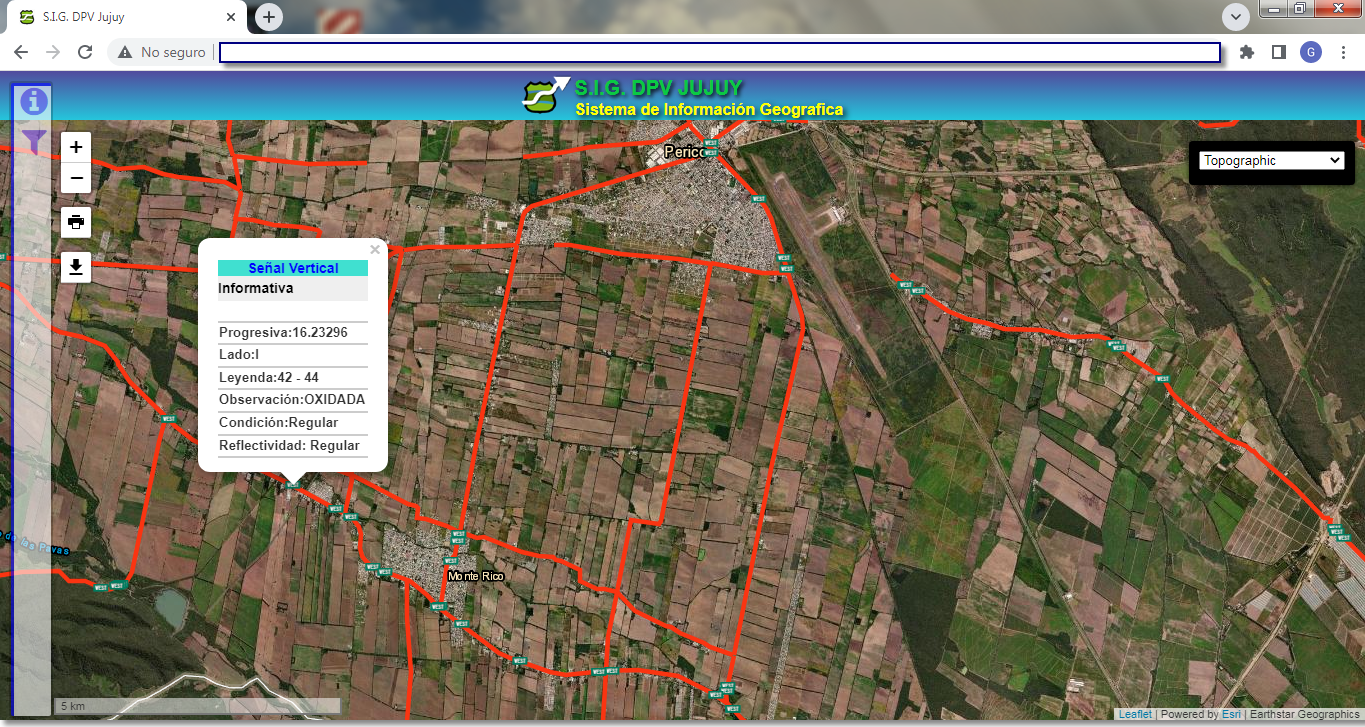

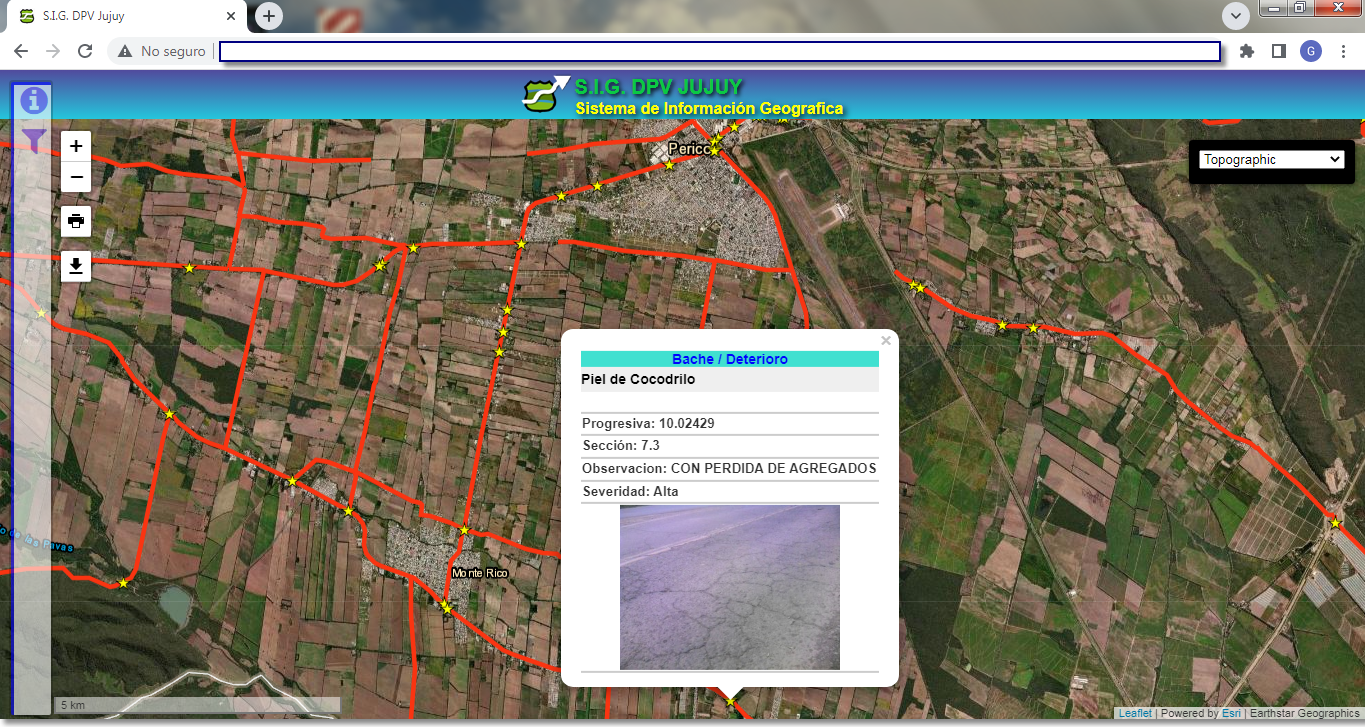

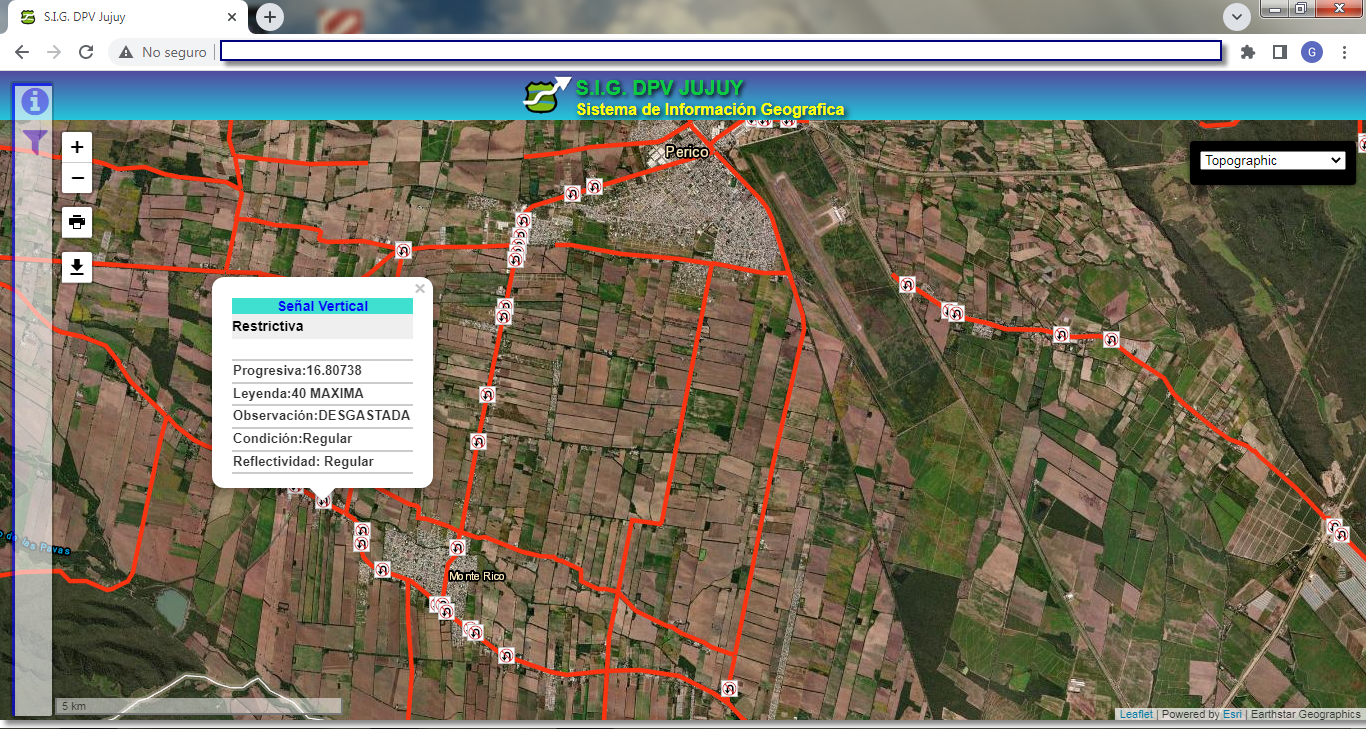

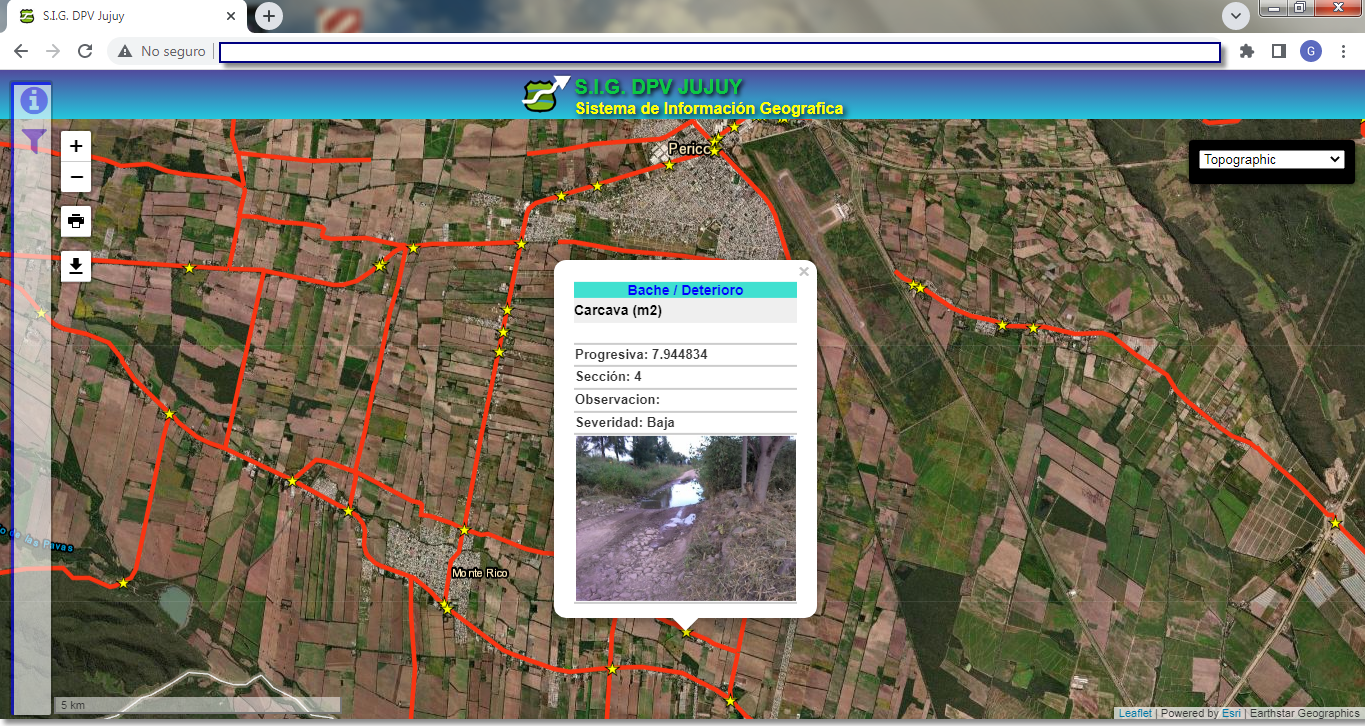

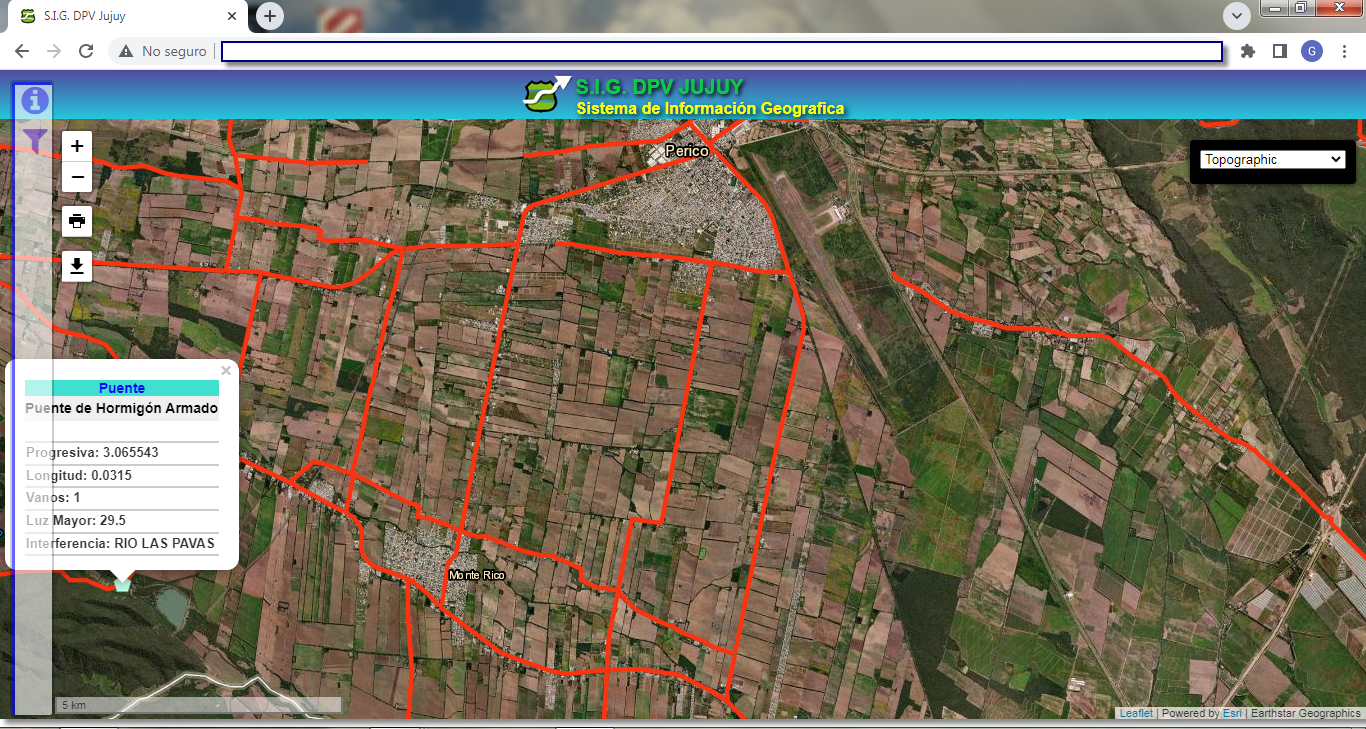

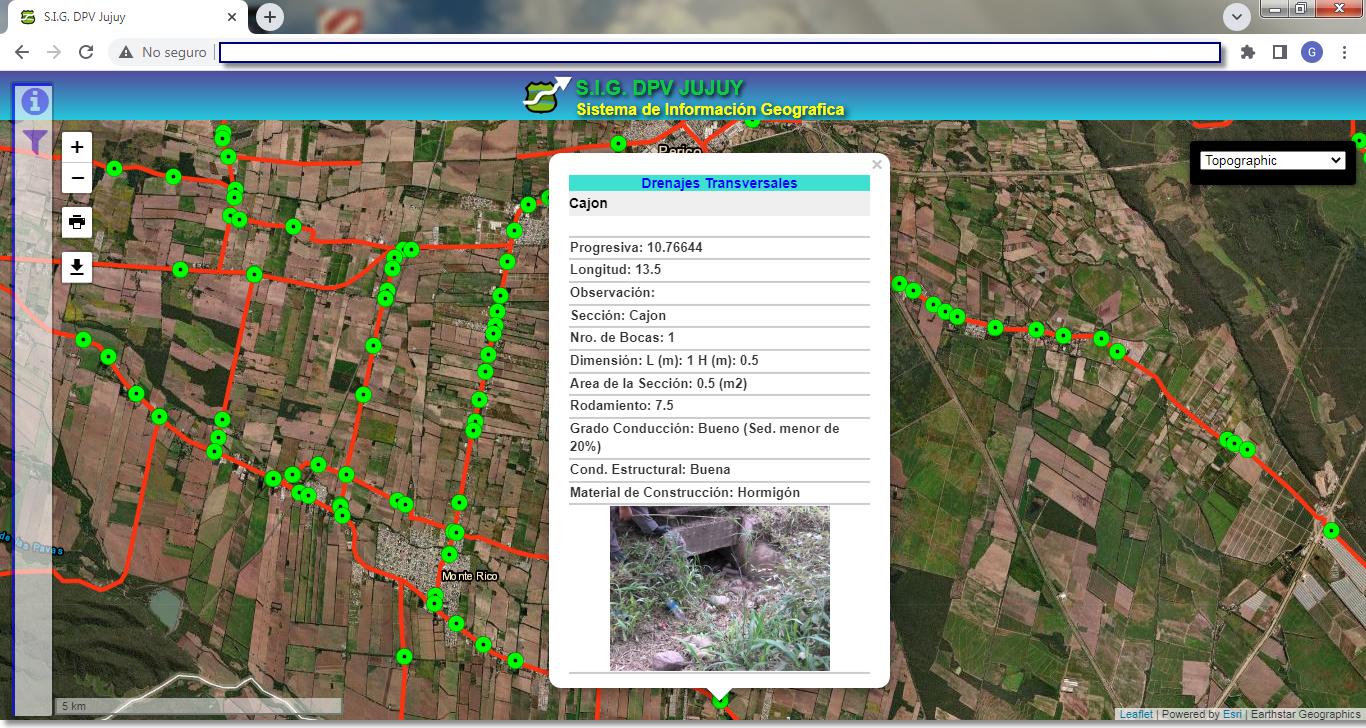

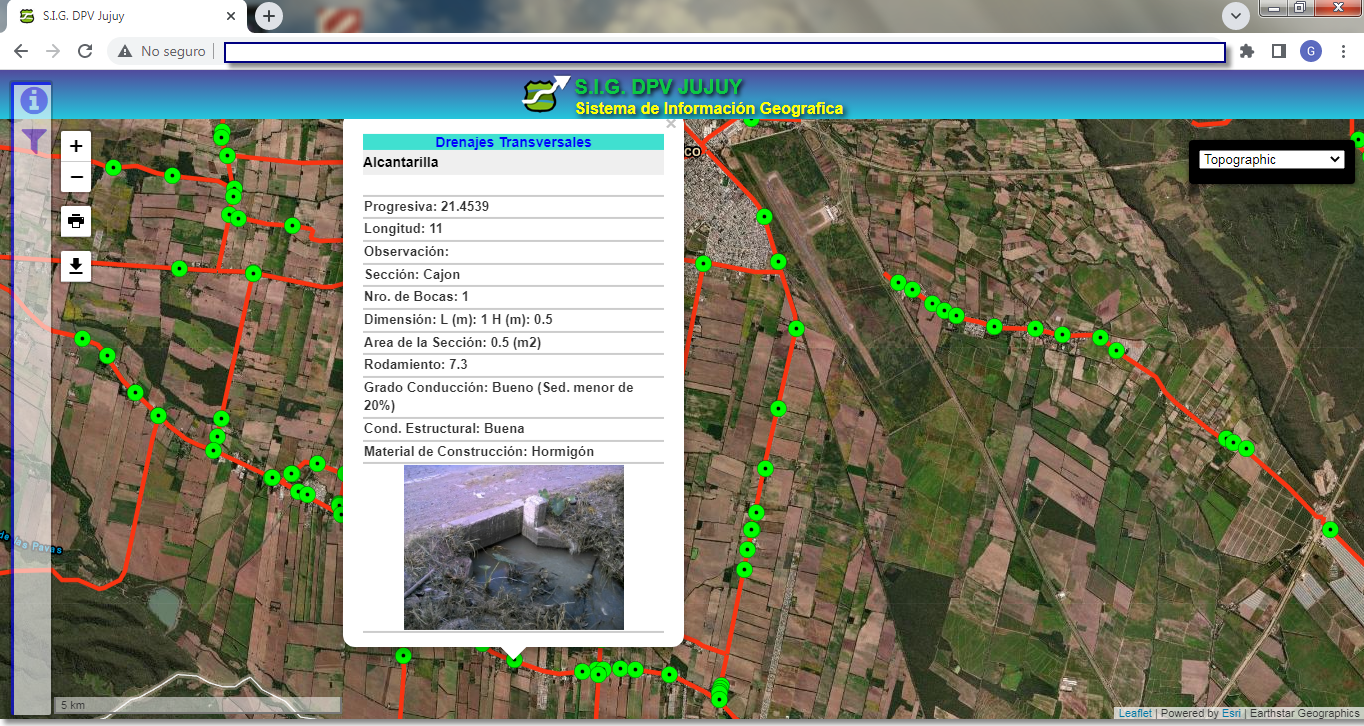

Las siguientes capturas de pantalla muestran algunos ejemplos de elementos de inventario vial (baches o deterioros de calzada, señales verticales, puentes y drenajes transversales) de esta funcionalidad aplicada a la misma red vial:

Información georreferenciada relacionada a la planificación y la ejecución de las actividades de mantenimiento

ilustra sig4

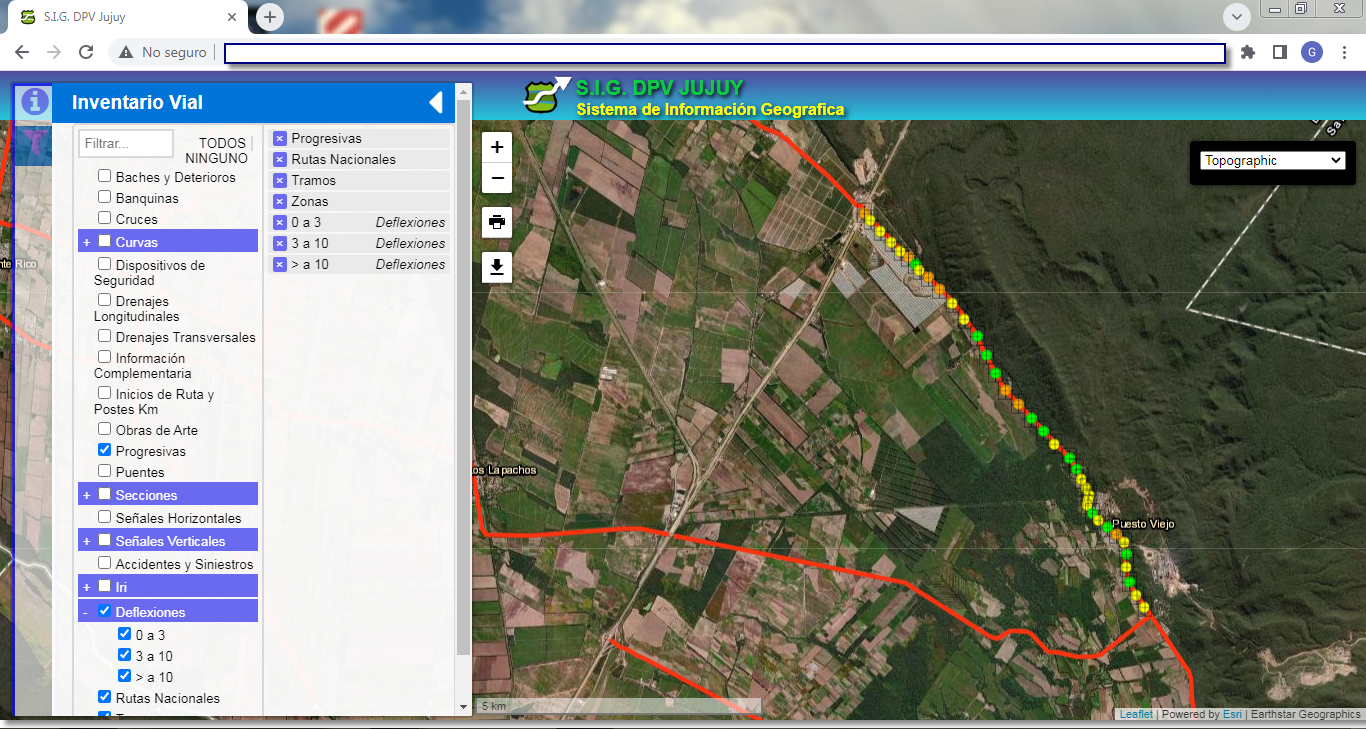

Comparación gráfica para los diferentes atributos de un tramo (Mediciones del IRI y Deflexión, por ejemplo)

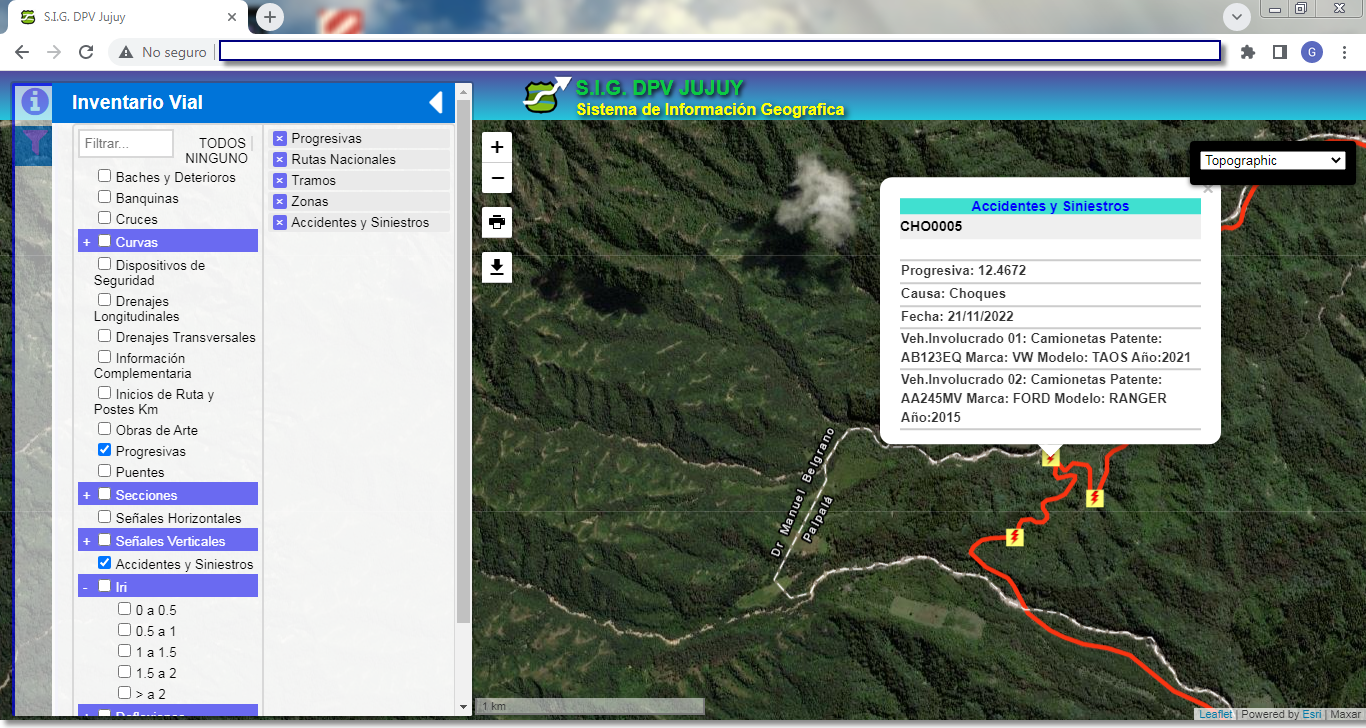

Análisis del Registro de Siniestros o Accidentes (Seguridad Vial)
