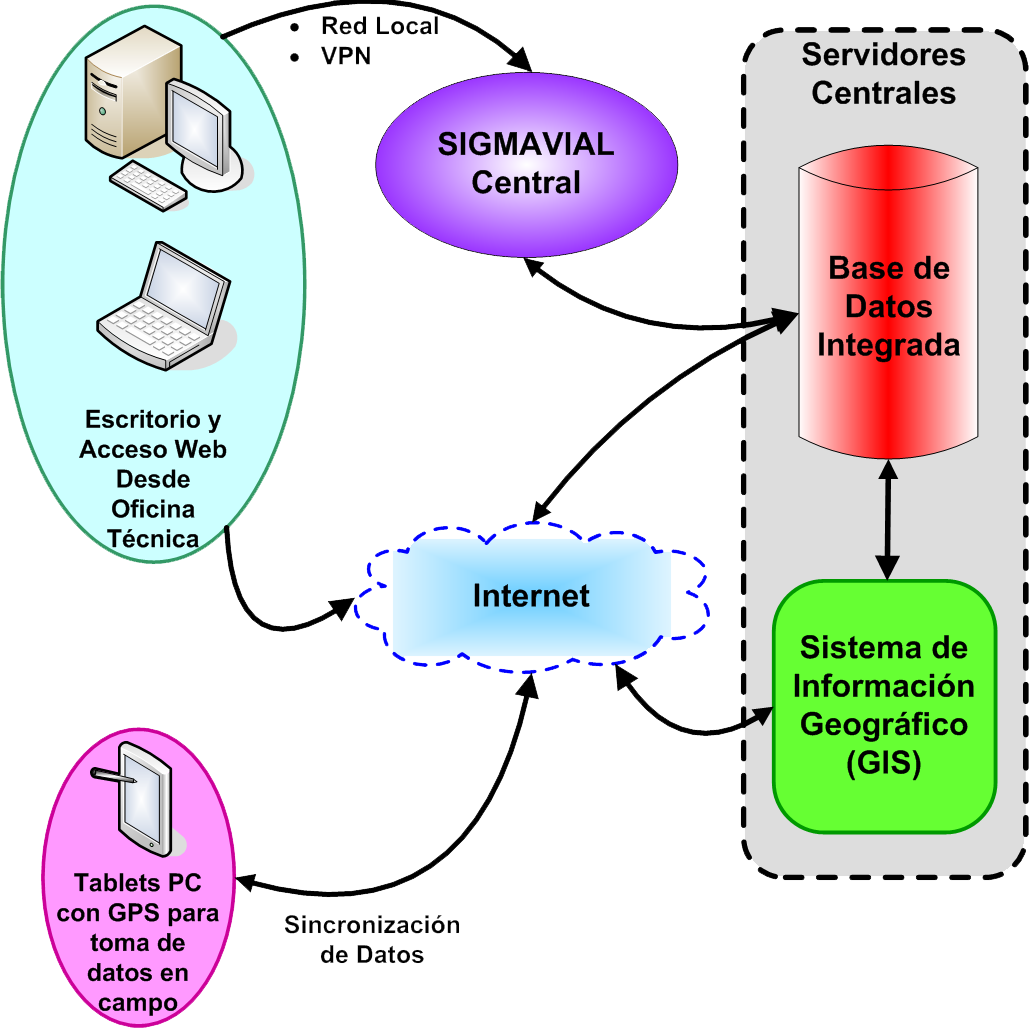

El siguiente diagrama muestra una visión general de la arquitectura técnica del funcionamiento de todas las plataformas del SIGMAVIAL y su interacción con la Base de Datos Central del mismo como del Sistema de Información Geográfico. Está implementada en tres plataformas que trabajan de manera integrada con una base de datos en línea única.

Estos tres entornos operativos o plataformas fueron diseñados para cubrir las necesidades específicas de los usuarios.

• Plataforma Escritorio: Se trata de un entorno totalmente funcional que aprovecha la flexibilidad y versatilidad de la interfaz de usuario de escritorio. Desde esta plataforma se tiene acceso a todas las funciones operativas y las herramientas administrativas y de ajuste.
• Plataforma Móvil o Portátil: Este es el entorno móvil diseñado para las necesidades del trabajo en campo. Funciona en Tablets con cámara y con GPS para la toma de datos en campo de elementos de inventario vial (calzada, geometría, drenajes transversales y longitudinales, banquinas, señalización vertical y horizontal, obras de arte, puentes, cruces, curvas, postes kilométricos, dispositivos de seguridad, información complementaria y adicional, baches y deterioros puntuales de calzada) con su ubicación georreferenciada como su estado de conservación con fotos y películas integradas dentro de la base de datos del SIGMAVIAL. Permite también la realización de informes técnicos de estado de mantenimiento y de conservación con posición geográfica asociada y fotos sobre el informe realizado como control e inspección de tareas en obras en ejecución. Es una plataforma capaz de funcionar sin conexión que puede operar con la funcionalidad completa en lugares remotos sin ninguna conectividad.
• Plataforma WEB: está diseñada para proporcionar un fácil acceso desde cualquier ordenador disponible que por medio de un navegador WEB permite manejar funcionalidades de forma remota del sistema por Internet. Esta versión está orientada al uso del SIGMAVIAL en los Distritos, Delegaciones Regionales o Zonales de los Organismos Viales para cargar “en línea” con la Base de Datos central del SIGMAVIAL toda la información generada en estos lugares remotos de trabajo que no sean las Oficinas Centrales del Organismo.
• Sistema de Información Geográfico (SIG) del SIGMAVIAL: con arquitectura WEB, asociado e integrado "en línea" completamente a la base de datos del SIGMAVIAL que permite ubicar geográficamente todos los componentes y elementos del inventario vial; evaluar sus estados de conservación visualizados geográficamente como darle seguimiento a las obras de mantenimiento mediante informes de inspección de obra georreferenciados.

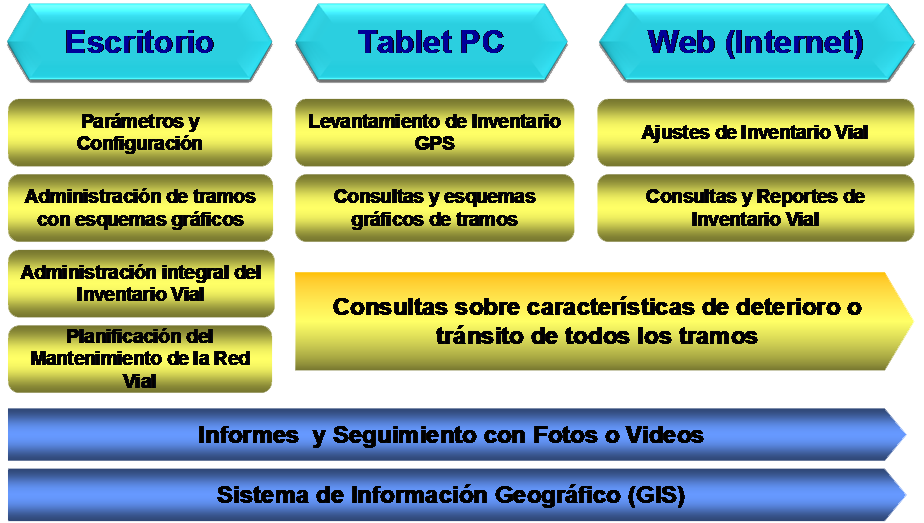

El siguiente gráfico muestra el enfoque funcional para cada plataforma:
